一、功能作用

（1）波形变换。如正弦波变为方波

（2）脉冲整形。矩形脉冲传输过程中通常出现畸变，利用施密特触发器修正。

（3）脉冲幅度鉴定。将不同幅度的脉冲加到施密特触发器的输入端，只有幅度大于Vt+的脉冲才会在输出端产生信号。

二、施密特触发器构成

（1）门电路构成的施密特触发器

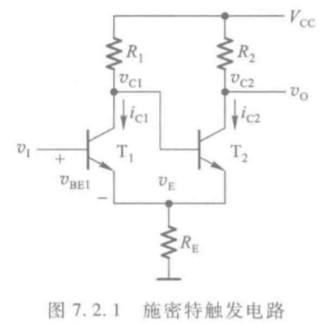

（2）三极管构成的施密特触发器

（3）555定时器构成的施密特触发器



三、施密特触发器的分析（以555定时器构成的施密特触发器为例）

在同向施密特触发器中，首先引入几个概念，回差电压 ，基准电压Vt+、Vt-，在这里是Vi1，Vi2，

当输入信号满足如图的变化时，就可以达到整形的效果

另外，555定时器构成的施密特触发器，5脚控制电压Vic端。

当该脚不用时，应将该脚串入一只0.01μF（103）瓷片电容接地，以防引入高频干扰。

但若此脚外接电压，则可改变内部两个比较器的基准电压。
